Сверло кольцевое тип 1
Рис. №13
Материал корпуса сверла по умолчанию – Ст. 20 или определяется заказчиком.
Связка алмазоносной части – М2-01.
Крепление к корпусу – приклеивание, термостойкость клеевого соединения - 120° С, по требованию заказчика возможна припайка припоем ПОССу-30.
Материал корпуса по умолчанию – ст. 20 или определяется заказчиком.
Рекомендуемая зернистость от 80/63 до 400/315, концентрация – 100 %.
Радиальное и торцевое биение до диаметра 80 мм. – 0,02 мм., свыше – 0,03 мм.
Количество промывочных каналов, их размер и конфигурация определяется заказчиком, либо нормативным документом.
Диаметр D – 3 - 220 мм., Н – до 200 мм., b – от 1,3 мм.

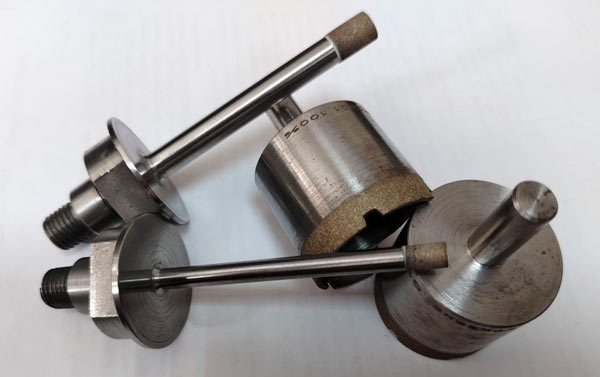

Ниже приведены примеры свёрл различных конструкций.

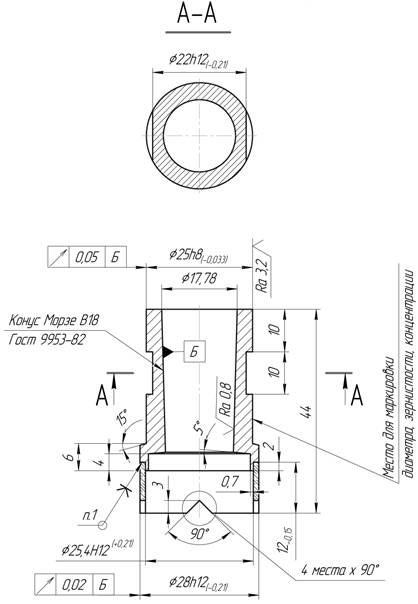

Рис. №14

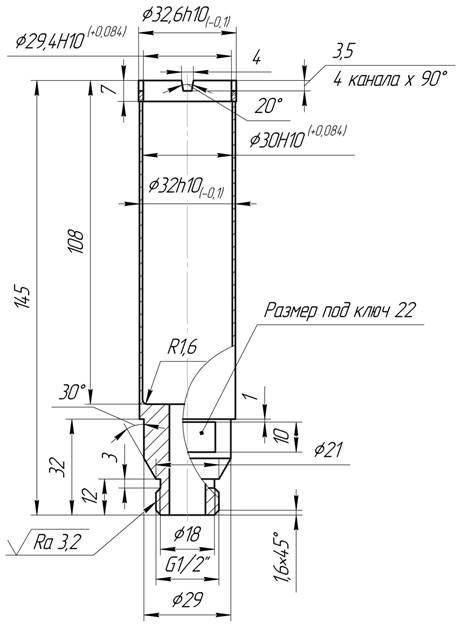

Рис. №15

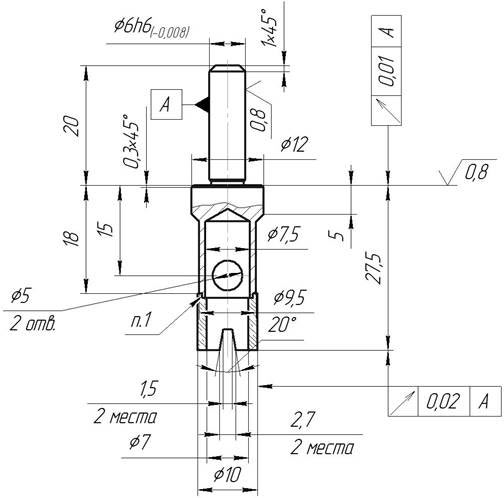

Рис. №16

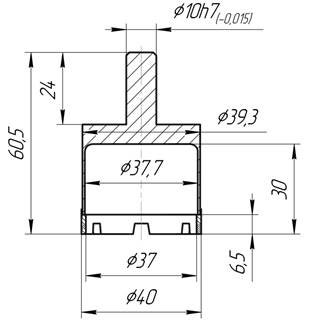

Рис. №17
Рис. №18

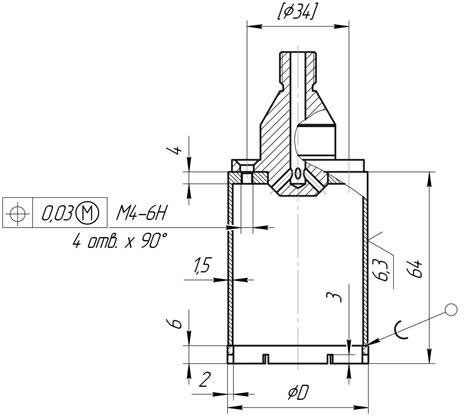

Рис. №19

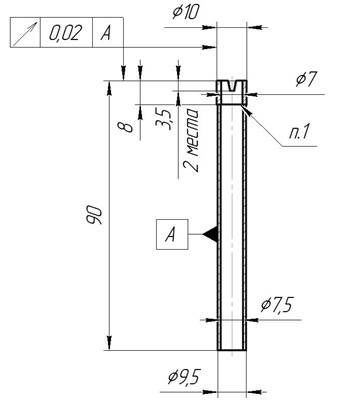

Сверло для сверления глухих отверстий.

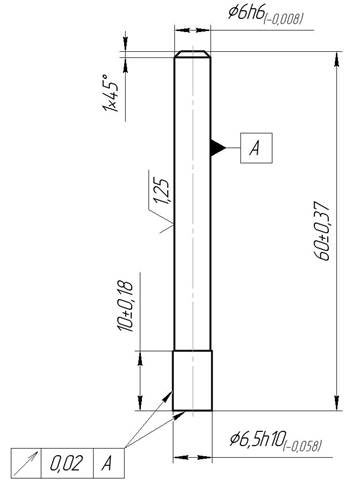

Рис. №20
